Pierwszy uniwersalny regulator przepływu powietrza na rynku!

FIXO GFM-75

• Sprawna regulacja natężenia przepływu powietrza
• Dokładny pomiar od 0 do 40 m3/h
• Szybki odczyt
• Natychmiastowe równoważenie natężenia przepływu w całym systemie
• Bieżący monitoring
• Minimalny spadek ciśnienia
• Łatwa diagnostyka i konserwacja

Dane techniczne:

• Średnica montażu: 75 mm
• Zakres pomiaru: 0-40 m3/h
• Średnica zewnętrzna: 83mm
• Długość: 134mm
• Producent: FIXO

GFM-75 to pierwszy uniwersalny przepływomierz do pomiaru i regulacji, zaprojektowany specjalnie do szybkiego równoważenia natężeń przepływu w systemie wentylacyjnym. Może być instalowany wzdłuż dowolnego kanału wentylacyjnego o średnicy 75mm.

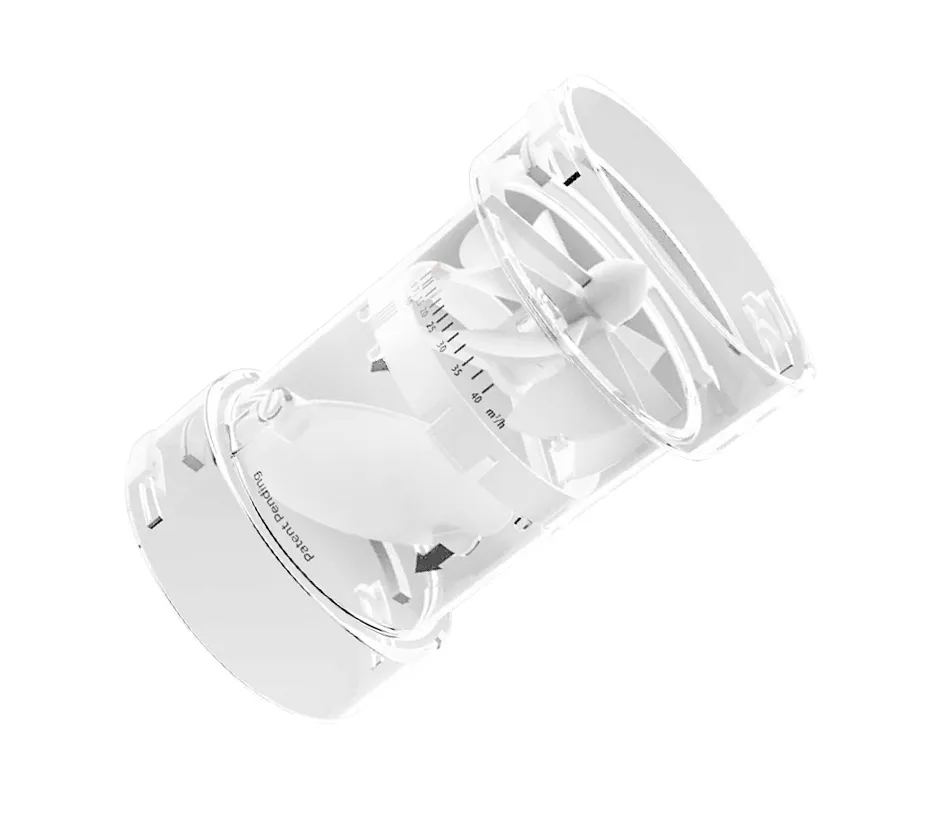

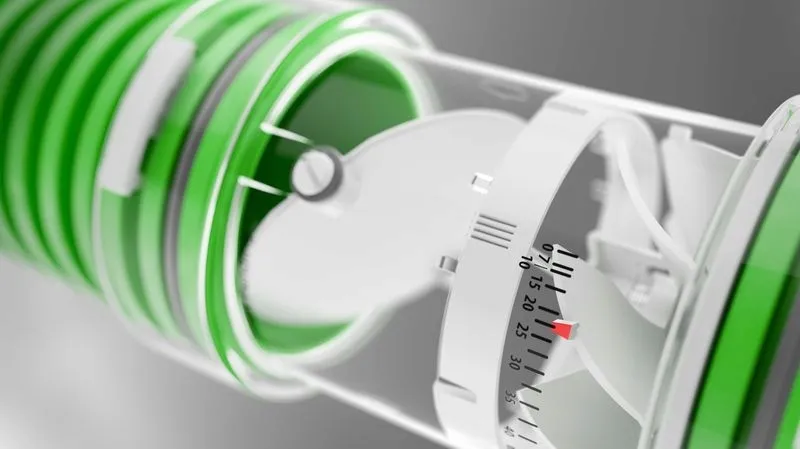

Regulator wykorzystuje innowacyjną i opatentowaną metodę mechaniczną opartą na turbinie. Czerwona strzałka pokazuje aktualnie ustawione natężenie przepływu, a zawór motylkowy umożliwia szybką regulację natężenia przepływu za pomocą śrubokręta.

Dzięki GFM-75 na bieżąco możesz sprawdzać rzeczywste przepływy  w systemie wentylacyjnym.

Pomiar wentylacji

GFM-75 dokładnie mierzy natężenia przepływu w zakresie od 0 do 40 m3/h.

Idealny do systemów wentylacji budynków mieszkalnych.

Równoważy natężenia przepływu

Umożliwia szybkie i łatwe równoważenie natężenia przepływu.

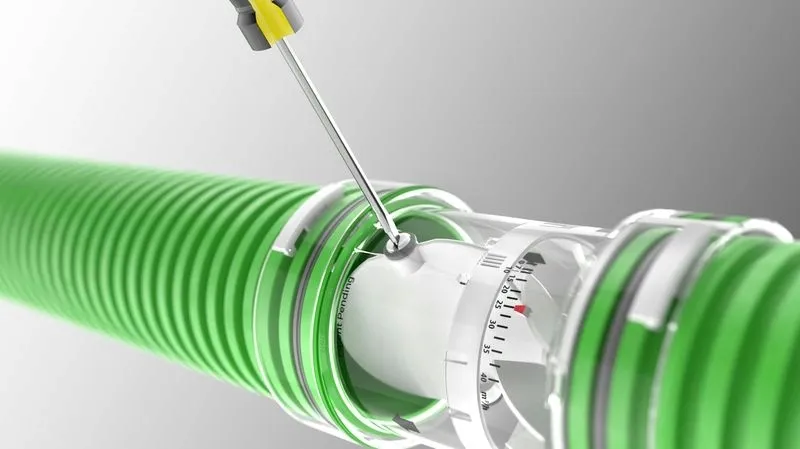

Zawór motylkowy umożliwia szybką regulację natężenia przepływu za pomocą śrubokręta.

Szybki i dokładny odczyt

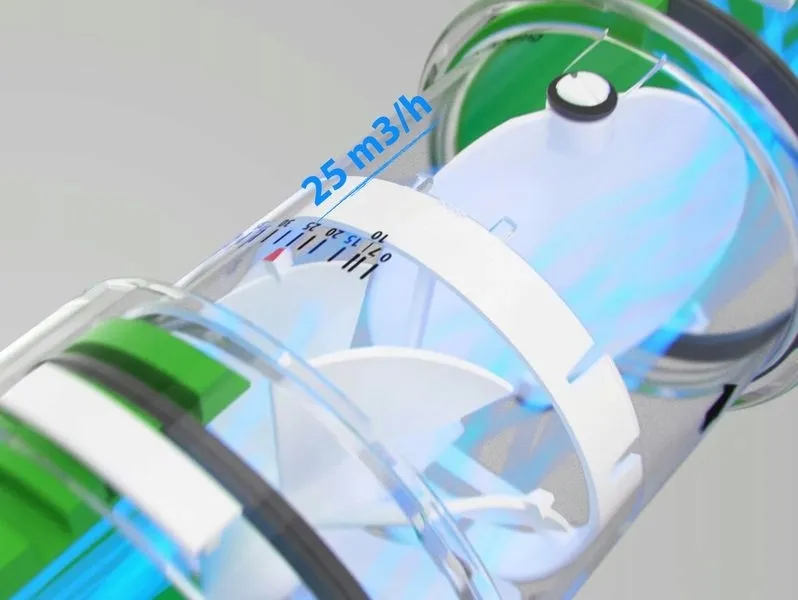

GFM-75 umożliwia szybki i dokładny odczyt: skala w m3/h ,rozdzielczość 1 m3/h .

Dokładność certyfikowana przez notyfikowane laboratorium Accredia i wdrożona zgodnie z normą EN 12599.

GFM-75 spełnia obowiązkową normę EN 12599 dotyczącą równoważenia systemu wentylacji.

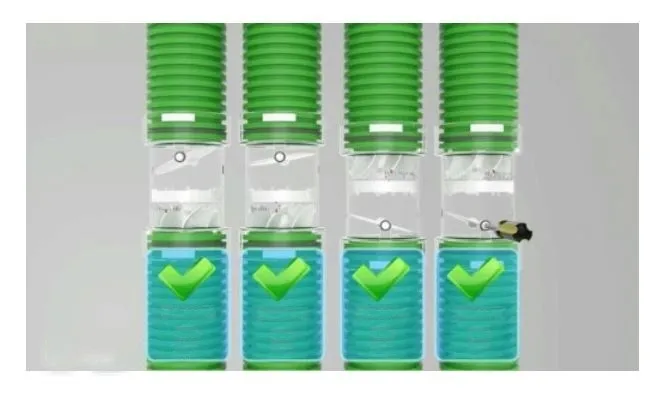

Natychmiastowe równoważenie natężenia przepływu w całym systemie

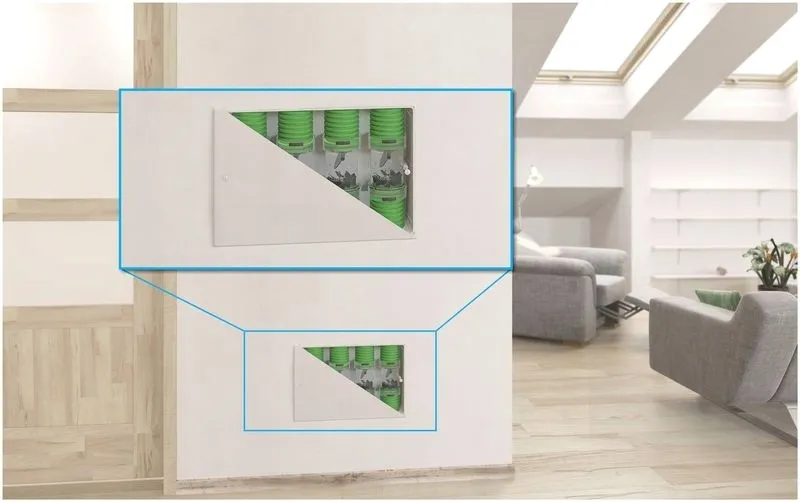

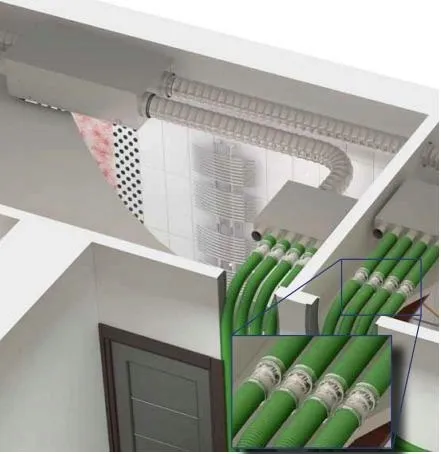

GFM-75 można zainstalować w dowolnym miejscu wzdłuż przewodu DN 75, przy pozostawieniu co najmniej 40 cm rury wlotowej, aby ustabilizować przepływ mierzonego powietrza. Przepływomierze mogą być instalowane w łatwo dostępnych punktach z możliwością grupowania bezpośrednio za rozdzielaczami lub w specjalnych skrzynkach kontrolnych* wewnątrz przegród.

Ciągłe monitorowanie

W przeciwieństwie do innych urządzeń pomiarowych, GFM-75 jest na stałe zainstalowany w systemie wentylacyjnym. Pozwala to szybko przeprowadzić diagnostykę i konserwację przez cały cykl życia instalacji. Zatkane filtry i potrzeba ich oczyszczenia lub wymiany są szybko zauważalne na podstawie zmniejszonego natężenia przepływu w porównaniu z projekcją.

Minimalny spadek ciśnienia

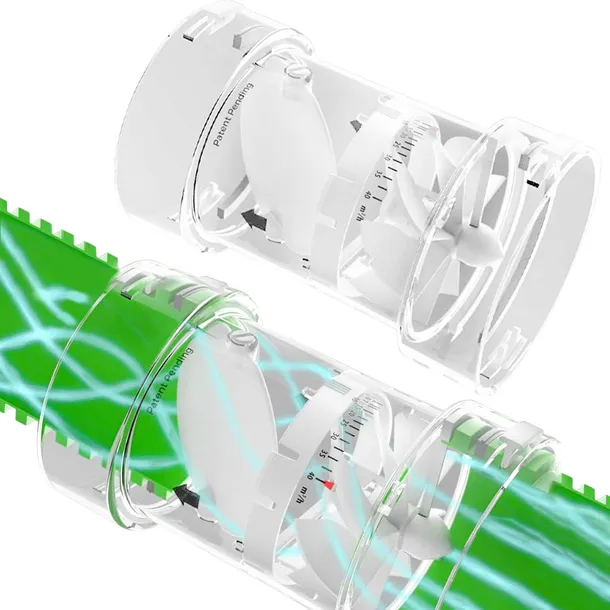

Kształt i liczba łopatek turbiny zostały zaprojektowane w celu uzyskania maksymalnej precyzji pomiaru przy szerokim zakresie, co ułatwia odczyt.

Kształt łopatek pozwala na uzyskanie bardzo wysokiego momentu obrotowego przy zmniejszonych całkowitych stratach obciążenia. Zmierzone straty ciśnienia GFM-75 przy natężeniu przepływu 30 m3/h są mniejsze niż 1 Pa i dlatego są całkowicie pomijalne przy wymiarowaniu i działaniu systemu wentylacyjnego.

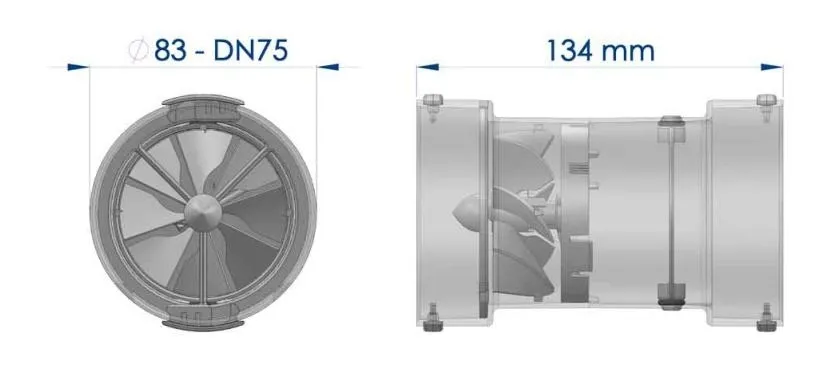

Wymiary
