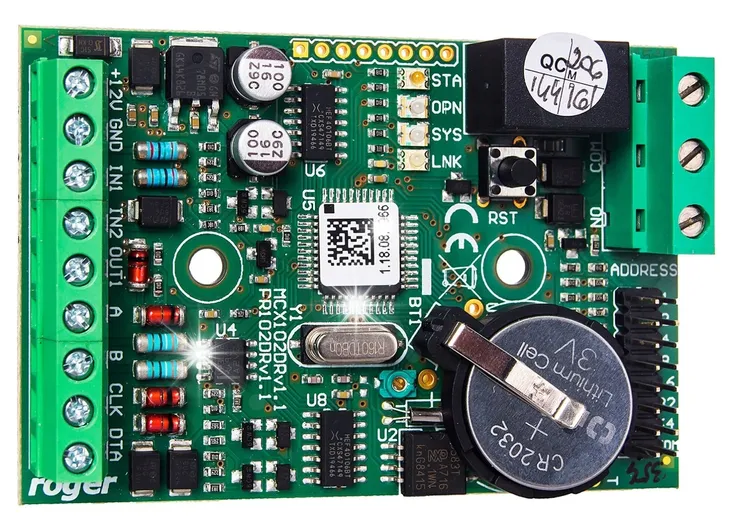

Wewnętrzny kontroler PR102DR jest kontrolerem pojedynczego przejścia stosowanym w ramach systemu kontroli dostępu RACS 4. PR102DR to moduł elektroniczny kontrolera umieszczony w obudowie z tworzywa sztucznego przystosowanej do montażu na standardowej szynie DIN 35mm. Może być wykorzystywany zarówno w instalacjach autonomicznych jak i sieciowych do 4000 użytkowników. Wszystkie kontrolery serii PR102DR-BRD są wyposażone w interfejs komunikacyjny RS485, który może zostać wykorzystany zarówno do ich programowania jak i do komunikacji w systemie sieciowym. System kontroli dostępu może być zarządzany lokalnie za pośrednictwem portów szeregowych COM/USB albo zdalnie przez sieć komputerową WAN/LAN. Urządzenie jest wyposażone w dwie programowalne linie wejściowe NO/NC, jedno programowalne wyjścia tranzystorowe oraz jedno programowalne wyjściu przekaźnikowym o parametrach 1,5A/30V. Kontrolery PR102DR mogą współpracować z jednym lub dwoma czytnikami serii PRT.

Programowanie kontrolera

Kontrolery zgodnie z ustawieniami fabrycznymi posiadają adres ID=00 oraz mają zaprogramowaną kartę MASTER, która jest dostarczana wraz z nowymi urządzeniami w zestawie. Kartę można użyć do wstępnego przetestowania urządzenia bezpośrednio po jego zainstalowaniu. Urządzenie programuję się z poziomu komputera za pomocą oprogramowania PR Master. Podłączenie kontrolera do komputera wymaga zastosowania odpowiedniego interfejsu komunikacyjnego: UT-2USB, UT-4DR lub RUD-1 albo zastosowania centrali CPR32-NET-BRD. Później, do programowania urządzenia można używać tak zwanych Kart Programujących. Karty Programujące to zwykłe karty zbliżeniowe, którym przypisano w trakcie konfiguracji specyficzne funkcje programujące.

Instalacja

Kontroler może być instalowany wewnątrz budynków. Wszystkie połączenia elektryczne należy wykonać przy odłączonym napięciu zasilania. Wszystkie urządzenia podłączone do magistrali komunikacyjnej RS485 systemu KD powinny mieć wspólny minus zasilania (GND), aby to zagwarantować, należy połączyć ze sobą minusy wszystkich zasilaczy używanych w systemie.

Zadania kontrolera dostępu

Podstawowym zadaniem kontrolerów dostępu jest podejmowanie decyzji związanych z obsługiwanym przejściem. Logika funkcjonowania przejścia oraz decyzje są podejmowane na bazie danych konfiguracyjnych zapisanych w wewnętrznej pamięci kontrolerów. Decyzje dotyczą między innymi praw dostępu, harmonogramów czasowych, trybów uzbrojenia systemu, sygnalizacji stanów alarmowych i innych.

Specyfikacja

Napięcie zasilania: Nominalne 12VDC, dopuszczalne 10 - 15VDC
Średni pobór prądu: 40mA
Wejścia: Dwie (IN1 - IN2) dwustanowe linie wejściowe NO/NC wewnętrznie spolaryzowane do plusa zasilania za pośrednictwem rezystora 15kΩ, próg przełączania ok. 3.5V
Wyjście przekaźnikowe: Wyjście przekaźnikowe (REL1) z jednym izolowanym stykiem NO/NC, maks. obciążenie 30V/1.5A.
Wyjście tranzystorowe: Wyjście tranzystorowe (OUT1) typu otwarty kolektor, maks. obciążenie 15VDC/150mA
Klasa środowiskowa: I
Temperatura pracy: 5°C ~ 40°C
Wilgotność względna: 10% ~ 95% (bez kondensacji)
Klasa szczelności: IP20
Waga: ok. 50g
Wymiary (szer./wys.): 80x54mm
