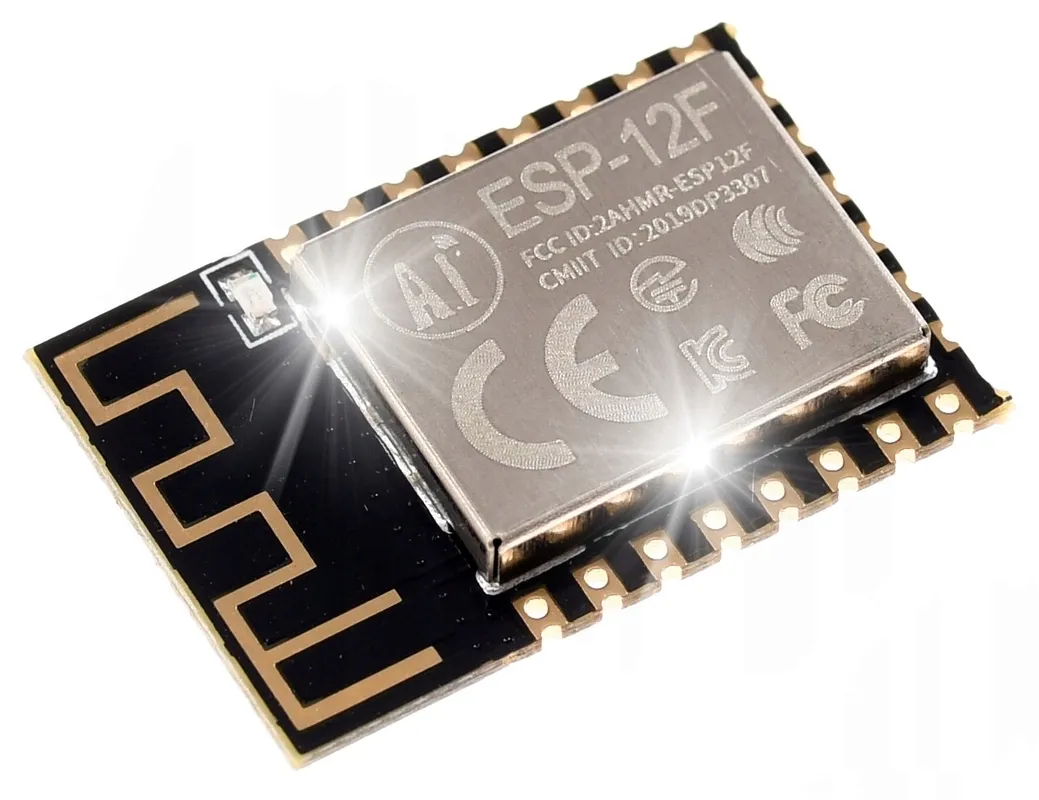

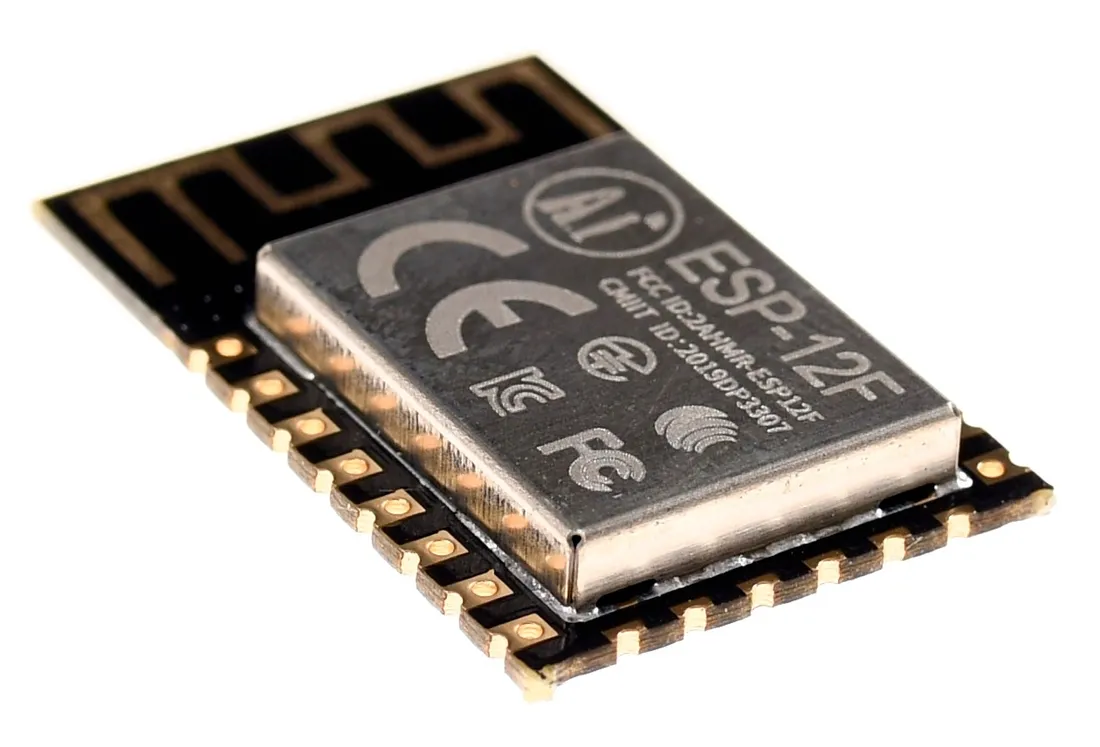

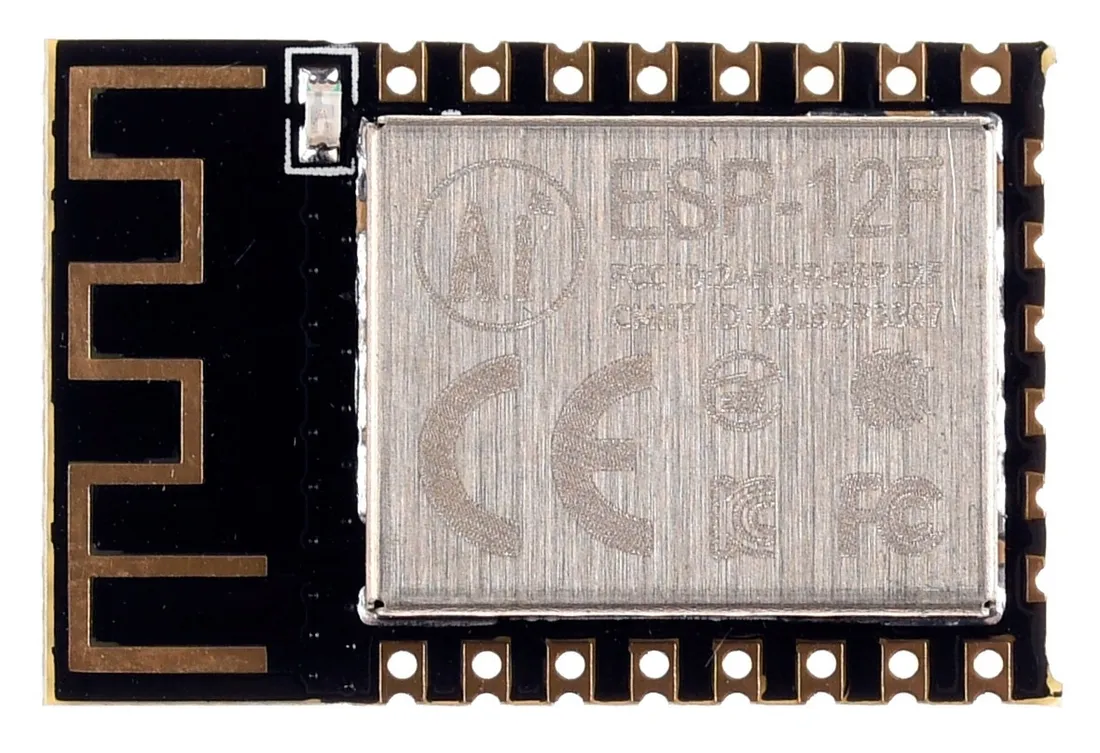

Ai-Thinker ESP8266 ESP-12F

ESP-12F z wielu formatów z popularnej serii ESP8266. W tej wersji ESP8266 został umieszczony na naprawdę małej pytce PCB. Jego wymiary pozwolą na umieszczenie go w każdej obudowie. Oczywiście wszystko przy wsparciu środowiska Arduino.

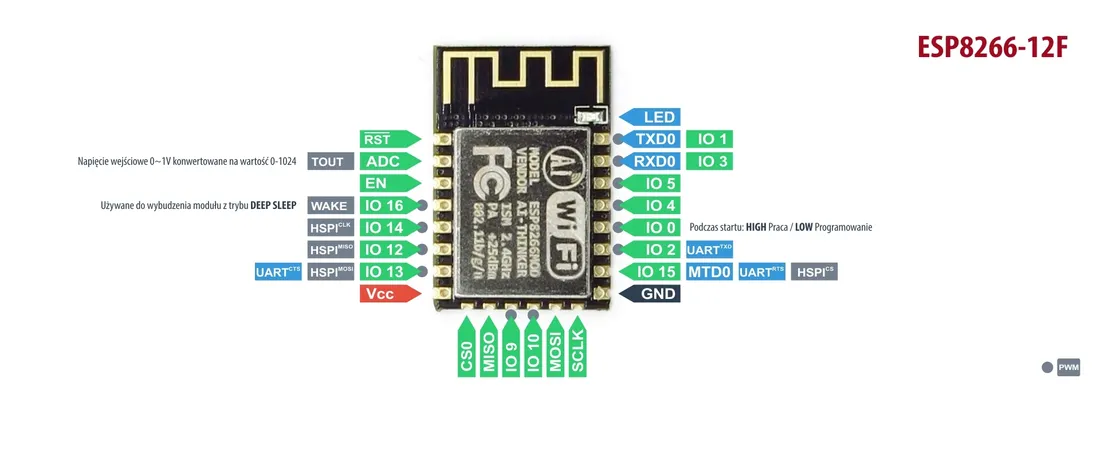

Aby poprawnie zaprogramować moduł będziemy potrzebować konwertera UART oraz podciągnąć pin GPIO0 do masy. Istnieje również możliwość programowania ESP-12F poprzez Arduino UNO / NANO.

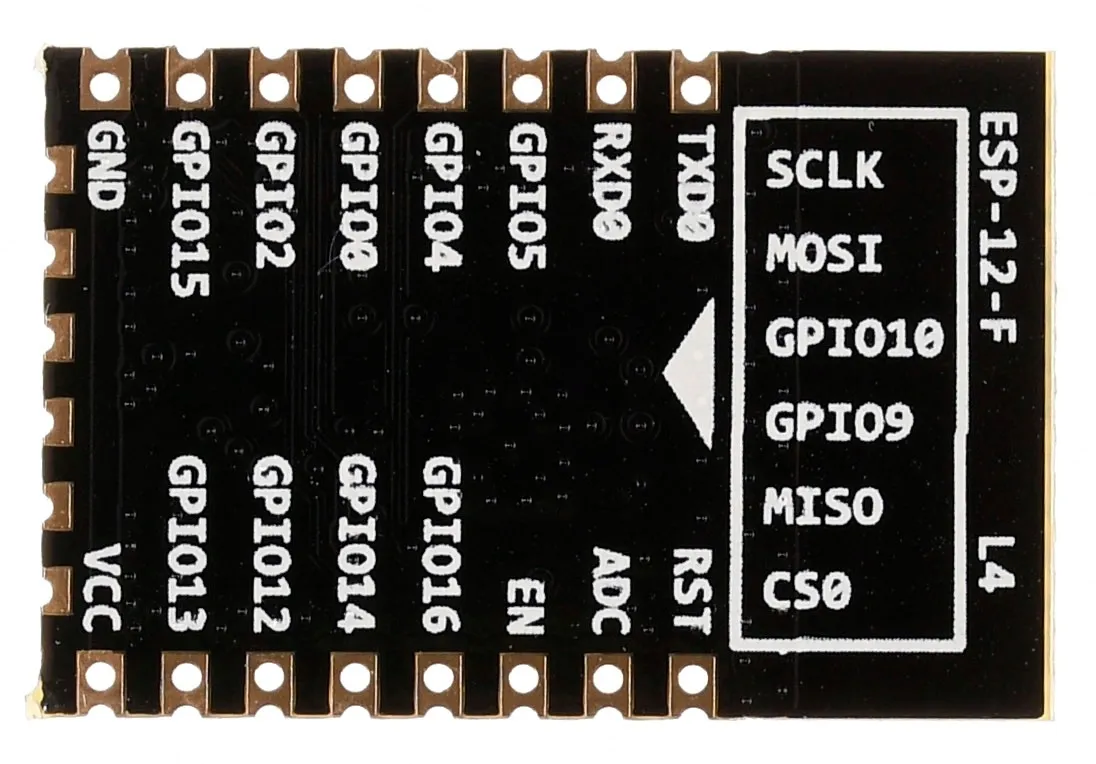

Uwaga! Ze względu na swoje niewielkie wymiary, raster pinów ESP12F to 2mm zamiast standardowych 2.54mm. Z tego powodu nie umieścimy modułu na standardowej płytce stykowej.

• Wymiary: 24 mm x 16 mm
• Napięcie zasilania: 3 – 3,6V (zalecane 3,3V)
• Wydajność prądowa pinu GPIO: 12mA
• Pamięć Flash: 1 MB
• Tryby WiFi: AP, STA, AP+STA
• Obsługa komend AT
• Raster 2.0mm
