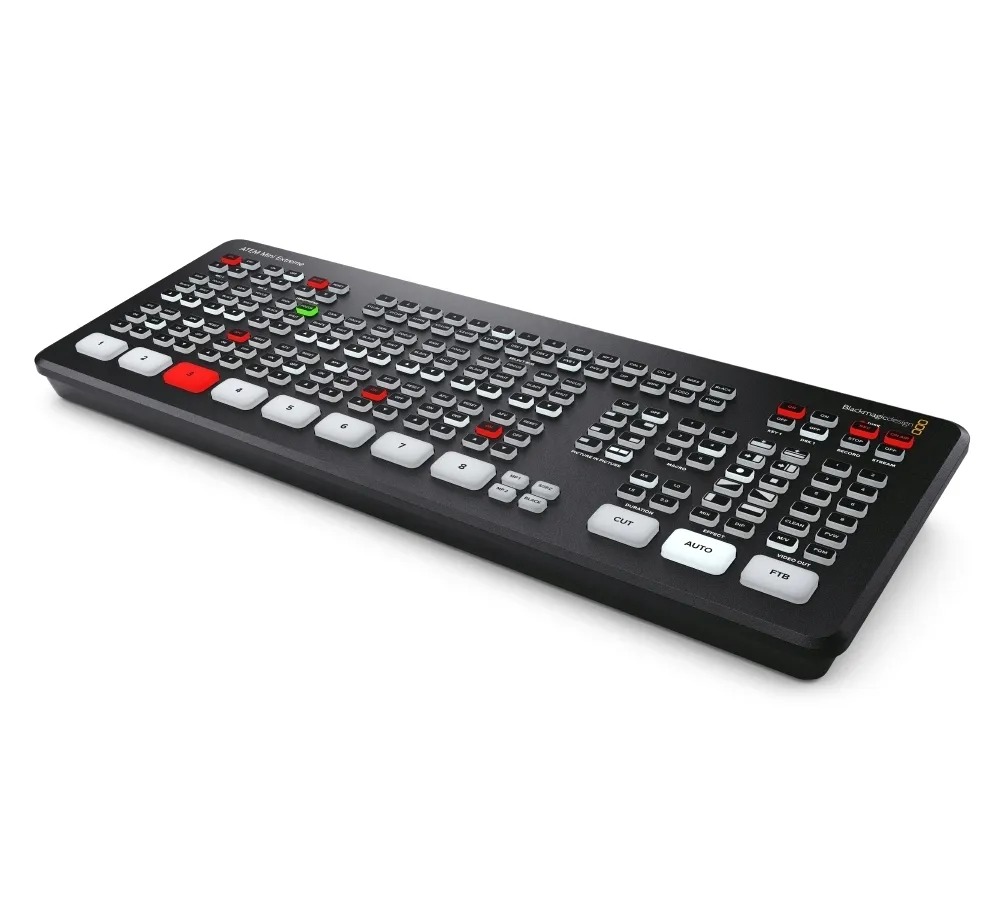

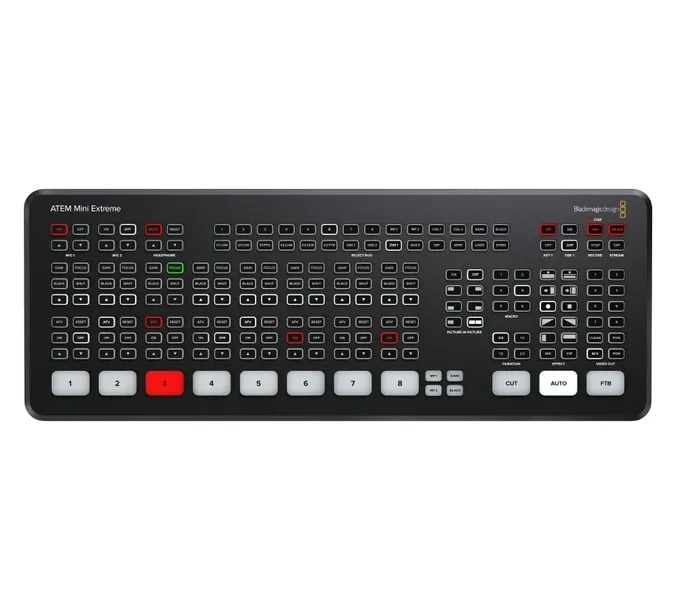

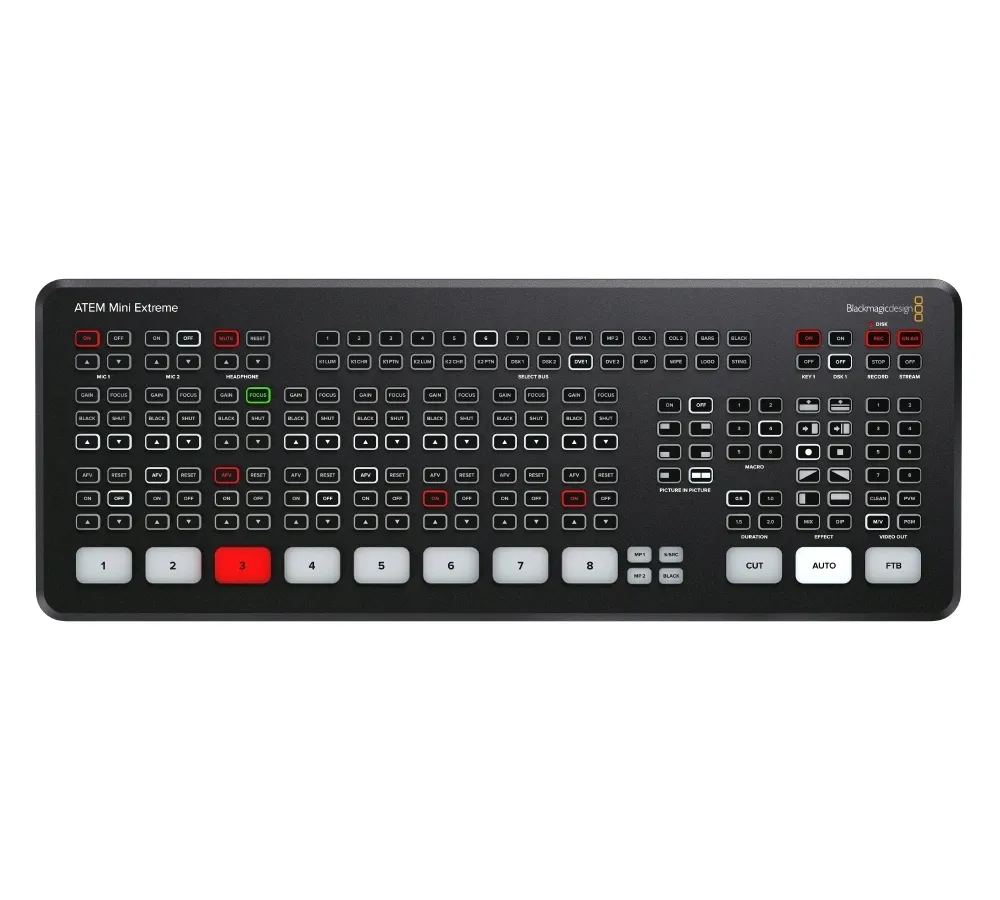

Blackmagic Design ATEM Mini Extreme

• Wejścia: 8x HDMI, 2x stereo audio, wyjścia: 2x HDMI, 1x słuchawkowe; pozostałe złącza: 1x Ethernet, 2x USB-C.
• Posiada 4 klucze chrominancji, 6x DVEs, 16-okienny multiview, 2 odtwarzacze multimedialne, streaming RTMP przez Ethernet lub USB-C,
• Obsługiwane rozdzielczości do 1080p 60Hz,
• Umożliwia nagrywanie na nośniki USB w plikach H.264.
• Sterowanie z przycisków oraz wbudowanego panelu kontrolnego.

Posiada 8 niezależnych wejść HDMI, umożliwia więc podłączenie do 8 kamer, konsol do gier czy komputerów i akceptuje sygnały w rozdzielczości do 1080p 60Hz. Wyposażony został w dwa złącza USB-C, które działają jak kamera internetowa, dzięki czemu możliwe jest zastosowanie jakiegokolwiek programu do streamingu i nagrywanie na nośnik USB-C. Ponadto urządzenie posiada 2 wyjścia HDMI do podłączenia monitora czy projektora, zapewniając przy tym 16-okienny multiview oraz posiada 2 wejścia mikrofonowe. ATEM Mini Extreme wspiera do 9 warstw, posiada 4 klucze Upstream, 2 klucze Downstream, do 4 kluczy Chroma i Linear, 2 DVE z efektami PIP niezbędnymi do komentowania, 5 generatorów wzorców i 2 generatory kolorów.

Cechy:

• 8-kanałowy mikser do transmisji strumieniowej HDMI na żywo
• Posiada 8 wejść HDMI i 2 wyjścia HDMI, 1x port Ethernet, 2x port USB-C
• Wyposażony w 2x wejście stereo audio do podłączenia mikrofonów i 1x wyjście słuchawkowe
• Obsługiwane rozdzielczości do 1080p 60Hz
• Streaming RTMP przez Ethernet lub USB-C
• Klatkaż i konwerter formatów na każdym wejściu HDMI
• Ponowna synchronizacja na wszystkich wejściach HDMI
• Wyjście HD Multiview z maksymalnie 16 widokami
• Dostępne klucze: 4x Upstream, 2x Downstream, 4x Advanced Chroma, 2 niezależne DVEs plus SuperSource z 4 dodatkowymi DVEs
• Posiada 2 odtwarzacze multimedialne
• Umożliwia nagrywanie na nośniki USB w plikach H.264
• Sterowanie poprzez przyciski i wbudowany panel kontrolny.

Specyfikacja Techniczna:

Złącza:

• Łączna ilość wejść wideo: 8
• Łączna ilość wyjść: 2
• Łączna ilość wyjść AUX: 2
• Łączna ilość wejść audio: 2 x 3,5mm stereo mini jack
• Łączna ilość wyjść audio: 1 x 3.5mm stereo mini jack
• Połączenie z kodem czasowym: brak

• Wejścia HDMI wideo:
• 8x HDMI typ A, przełączane na 10-bit HD
• 2-kanałowe zembeddowane audio

• Re-Sync – na wszystkich ośmiu wejściach HDMI
• Klatkaż i konwersja formatów: na wszystkich ośmiu wejściach HDMI
• Wyjścia HDMI Program: 2
• Ethernet obsługuje 10/100/1000 BaseT przy streamingu na żywo, umożliwia sterowanie software’owe, aktualizacje software’u i bezpośrednie lub sieciowe połączenie z panelem
• Interfejs komputerowy: 2x USB Type-C 3.1 Gen 1 do nagrywania na dysku zewnętrznym, wyjście kamery internetowej, umożliwia sterowanie software’owe, aktualizacje software’u i bezpośrednie lub sieciowe połączenie z panelem

Obsługiwane rozdzielczości

• Wejściowe HD wideo: 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080i50, 1080i59.94, 1080i60
• Wyjściowe HD wideo: 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
• Streaming wideo: 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
• Ultra HD wideo: brak
• Próbkowanie wideo: 4:2:2 YUV
• Precyzja kolorów: 10-bit
• Przestrzeń kolorów: Rec 709
• Rozdzielczości wejściowe HDMI z komputera: 1280 x 720p 50Hz, 59.94Hz i 60Hz,1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94 i 60Hz, 1920 x 1080i 50, 59.94Hz i 60Hz
• Konwersja przestrzeni kolorów: sprzętowa w czasie rzeczywistym

Specyfikacja urządzenia

• Klucze “Upstream”: 4
• Klucze “Downstream”: 2
• Klucze “Advanced Chroma”: do 4
• Klucze “Linear/Luma”: do 4
• Klucz przejścia: tylko DVE
• Łączna liczba warstw: 9
• Generatory wzorców: 5
• Generatory kolorów: 2
• DVE z Borders i Drop Shadow: 2
• Interfejs: minimalna rozdzielczość monitora: 1366 x 768

Audio

• Audio Mixer
• 11 wejść x 2 kanały
• Możliwość wyboru On/Off/Audio-Follow-Video na kanał plus oddzielna regulacja wzmocnienia na kanał
• Pomiar poziomu i wartości szczytowych i nowe udoskonalenia audio Fairlight: Compressor, Gate, Limiter, 6 pasm EQ. Główna regulacja wzmocnienia
• Wejście analogowe: niezbalansowane stereo
• Opóźnienie wejścia analogowego: do 8 klatek
• Impedancja wejściowa: 1.8k
• Maksymalny poziom wejściowy: +6dBV
• Mic Plug In Power: wejście mikrofonowe dostępne na obydwu złączach mini jack 3,5 mm

Streaming

• Streaming bezpośredni
• ATEM Mini Extreme obsługuje bezpośrednie przesyłanie strumieniowe na żywo przy użyciu protokołu RTMP (Real Time Messaging Protocol) przez Ethernet lub udostępnione mobilne połączenie internetowe przez USB-C.

Nagrywanie

• Bezpośrednie nagrywanie wideo i audio
• Przez port rozszerzeń USB-C 3.1 Gen 1 można nagrywać bezpośrednio na nośniki zewnętrzne
• Nagrywanie wideo
• 1x wyjście programowe jako plik H.264 .mp4 w standardzie wideo ATEM z dźwiękiem AAC
• Typy nośników: obsługuje nośniki sformatowane w systemie plików ExFAT (Windows/Mac) lub HFS+ (Mac)
• Multi View Monitoring
• Możliwość konfiguracji do: 16, 13, 10, 7 lub 4 okien, w tym Program, Preview, 8 wejść HDMI, SuperSource, Clean Feed, Media Player, Streaming Status, Recording Status i Audio Meters
• Standard wideo Multi View: HD

Odtwarzacz multimedialny

• Odtwarzacze multimedialne: 2
• Kanały: wypełnienie i klawisz dla każdego odtwarzacza
• Pojemność Media Pool Still Image: 20 z wypełnieniem i kluczem
• Formaty Media Pool Still Image: PNG, TGA, BMP, GIF, JPEG i TIFF

Panel kontrolny

• Wbudowany panel sterowania. W zestawie panel sterowania z oprogramowaniem i kamerą. Obsługuje opcjonalny panel sprzętowy.
• Ethernet supports 10/100/1000 BaseT. Ethernet used for direct connection between panel and chassis or via network. ATEM Mini Extreme also supports direct USB‑C connection. Ethernet or USB‑C used for updating the software.
• Złącza panelu sterowania: Ethernet obsługuje 10/100/1000 BaseT, służy do bezpośredniego połączenia pomiędzy centralą a obudową lub poprzez sieć. ATEM Mini Extreme obsługuje również bezpośrednie połączenie USB-C. Ethernet lub USB-C służą do aktualizacji oprogramowania.

Kompatybilność panelu sterowania

• Zawiera ATEM Software Control Panel. Jest również kompatybilny z panelami: ATEM 1 M/E Advanced, ATEM 2 M/E Advanced i ATEM 4 M/E Advanced. ATEM Mini Extreme można skonfigurować używając narzędzia Blackmagic Videohub Hardware Panel Setup w celu dystrybucji sygnału wejściowego do miejsc docelowych za pomocą Videohub Smart Control Pro i Videohub Master Control Pro.

Oprogramowanie

• Aktualizacje oprogramowania: Przez złącze USB lub Ethernet łącząc bezpośrednio do komputerów Mac OS X lub Windows. Zawiera narzędzie ATEM Switcher Utility.
• Konfiguracja: za pomocą oprogramowania ATEM Software Control Panel, z wyłączeniem adresu IP, który jest ustawiany za pomocą narzędzia ATEM Switcher Utility podłączonego przez USB do urządzenia

Obsługiwane systemy operacyjne

• Mac 10.15 Catalina
• Mac 11.1 Big Sur lub późniejszy
• Windows 10 64-bit

Zasilanie

• Zasilacz: 1x zewnętrzny zasilacz 12V
• Zużycie energii: 36W

Specyfikacja środowiskowa

• Temperatura pracy: od 5° C do 40° C (41° – 104° F)
• Temperatura magazynowania: od -10° do 60° C (14° to 140° F)
• Wilgotność względna: od 0% do 90% bez kondensacji

Wymiary i masa

• Wymiary: 370mm x 137mm x 40mm
• Masa: 550g

Zawartość zestawu

• 1x ATEM Mini Extreme
• 1x zewnętrzny zasilacz 12V z blokującym się złączem i adapterami EU/US/UK
