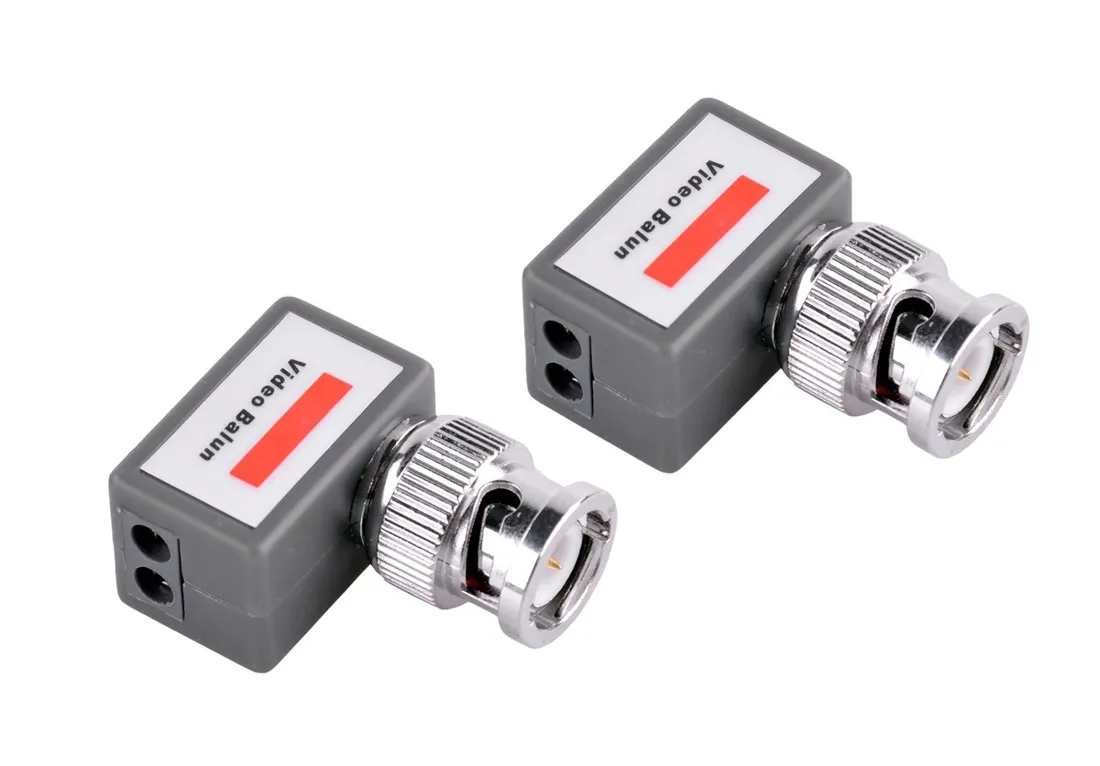

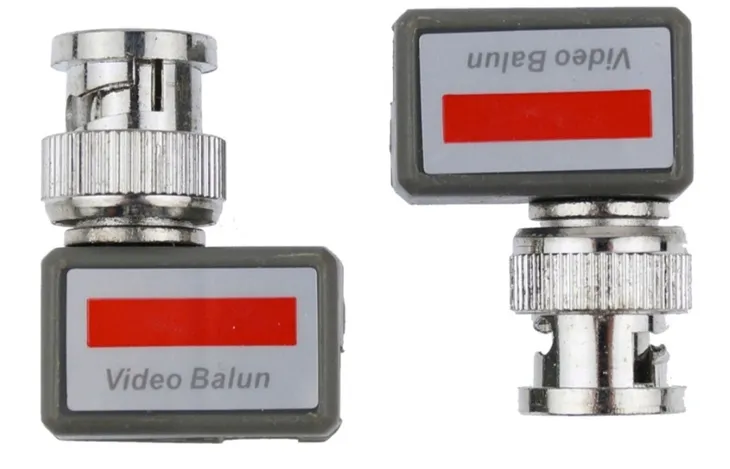

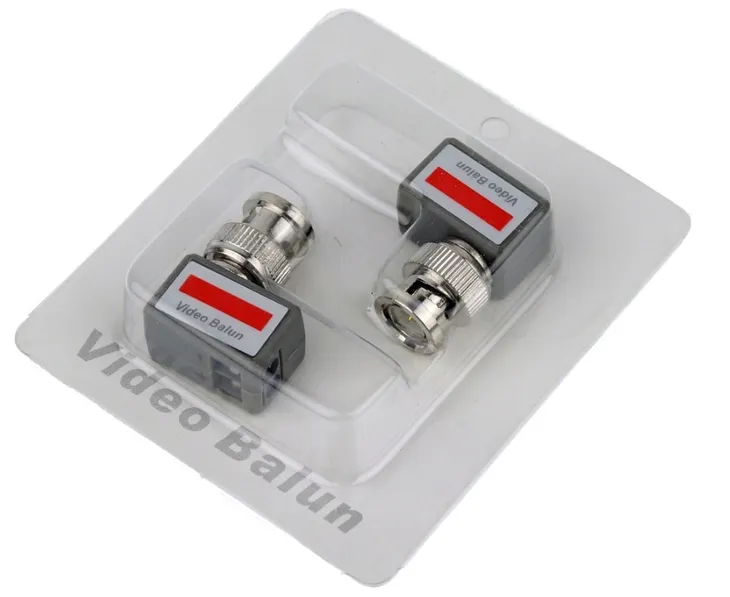

Transformator kątowy Video BNC - UTP TR-1 jednokanałowy 2 szt.

Tansformator jednokanałowy przeznaczony do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kat.) oraz eliminuje zakłócenia niesymetryczne.

Umieszczenie wtyku BNC na przewodzie, daje możliwość wyprowadzenia sygnału z kamery i wprowadzenia go do rejestratora za pomocą tradycyjnej skrętki komputerowej.

Specyfikacja:

• Standard: AHD-M, PAL, SECAM, NTSC
• Rodzaj urządzenia: Pasywne
• Liczba kanałów: 1
• Zasięg wideo: 400 m @ PAL/NTSC - UTP kat. 5e
• Napięcie we/wy 75Ω (CVBS): 1 Vpp
• Zakres pasma wideo: 0  ... 13 MHz ( -3 dB )
• CMRR (dB @ 5MHz): 50 dB
• Impedancja złącza koncentrycznego: 75 Ω
• Impedancja złącza symetrycznego: 100 Ω
• Typ złącza koncentrycznego: Wtyk BNC
• Typ złącza symetrycznego: Zaciski kablowe
• Temperatura pracy: -10 °C ... 55 °C
• Dopuszczalna względna wilgotność otoczenia: < 95 %

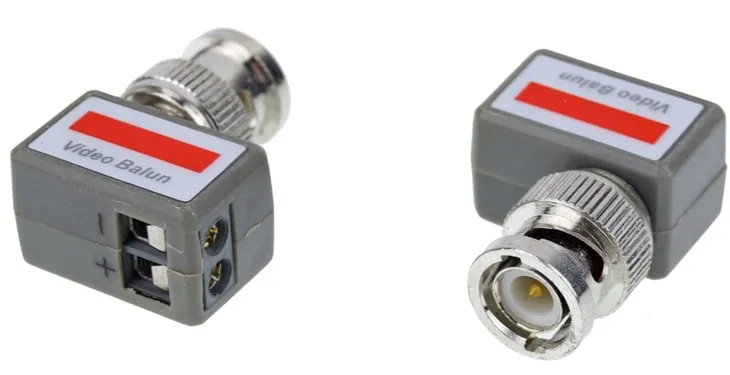

Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.
